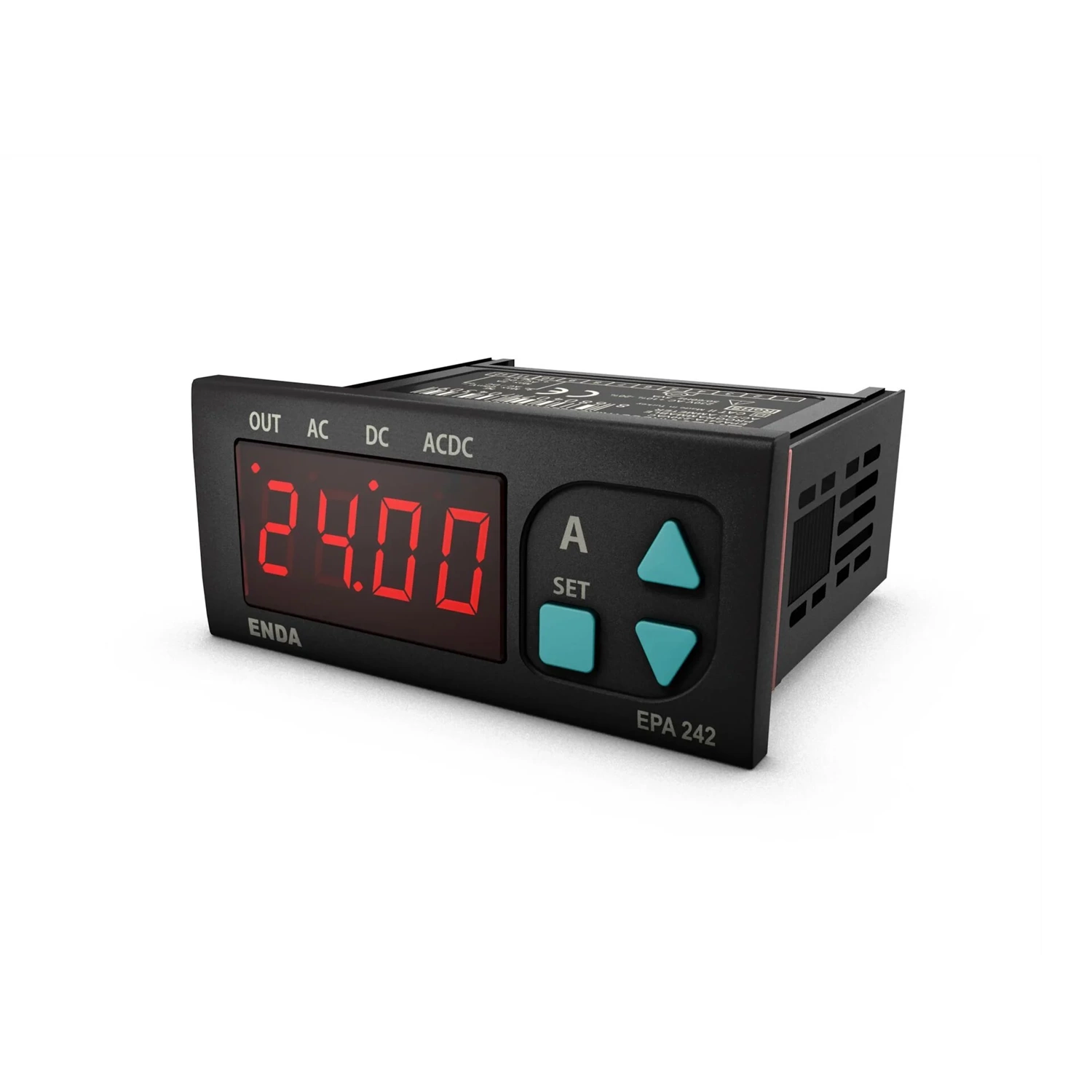

4 hane dijital göstergeli Ön paneldeki tuşlardan kolayca ayarlanabilir 5A/60mV, CT20/30 akım trafosu/60mv veya 1A giriş Seçilebilir 0/4-20mA, 0-10V veya 1-5V çıkış (sadece çıkış tipi 'A' olan cihazlarda) 5...9999A arası programlanabilir skala Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği Seçilebilir AC, DC veya True RMS ölçme özelliği Tuş kilitleme özelliği CT20/CT30 akım trafosu (ayrıca sipariş edilmelidir) EN Standartlarına göre CE markalı
Çevresel Özellikler
Ortam/Depolama Sıcaklığı
0 ...+50 ºC / -25...+70º C
Bağıl Nem
31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı
EN 60529 standardına göre IP20
Yükseklik
En çok 2000m
Elektriksel Özellikler
Besleme Voltajı
90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC 50/60Hz
Güç Tüketimi
7VA
Bağlantı
Soketli klemens
Skala
AC and RMS: Giriş tipi 5A/60mV: 0...9999A (c.tr.r parametresi ile belirlenir) Ör: c.tr.r=5 için skala 0...5A Giriş tipi CT20/30 veya 60mV: itYP=Ct20 ise 0...300A (tUrn parametresi ile belirlenir) Ör: tUrn=1 için skala 0...300A itYP=Ct30 ise 0...120A (tUrn parametresi ile belirlenir) Ör: tUrn=1 için skala 0...120A Giriş tipi 1A: 0...9999A (c.tr.r parametresi ile belirlenir) Ör: c.tr.r=1 için skala 0...1A DC: Giriş tipi 5A/60mV: -999...9999A (c.tr.r parametresi ile belirlenir) Ör: c.tr.r=5 için skala -5...5A Giriş tipi CT20/30 veya 60mV: Akım trafosu ile DC ölçüm yapılmaz itYP=SHnt için skala -999..9999A (c.tr.r parametresi ile belirlenir) Ör: c.tr.r=5 için skala -5...5A Giriş tipi 1A : -999...9999A (c.tr.r parametresi ile belirlenir) Ör: c.tr.r=1 için skala -1...1A
Duyarlılık
0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)
Doğruluk
AC: ±%1 (tam skalanın) (Kare dalga için ±%2) DC: ±%1 (tam skalanın) RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
Giriş Aralığı
Giriş tipi 60mV ise -60mV...60mV (50V üzeri gerilimlerden cihazda hasar oluşur) Giriş tipi 1A ise -1A... 1A (2A ve üzeri gerilimlerde cihazda hasar oluşur) Giriş tipi 5A ise -5A...5A (10A ve üzeri gerilimlerde cihazda hasar oluşur) Giriş tipi CT20/30 ise 0...150mA
Giriş Empedansı
60mV giriş için 20kohm 1A giriş için 90mohm 5A giriş için 12mohm CT20/CT30 giriş için 600mohm
Frekans Aralığı
DC, 20Hz - 70Hz
Çıkışlar
Alarm Çıkışı
Röle: 250V AC, 8A (rezistif yük için), NO+NC
Analog Çıkış
0/4-20mA, ±%0,5 (yük direnci en çok 500ohm), 0-10V DC/1-5V DC, en çok 10mA, ±%0,5 (kısa devre koruması vardır)
